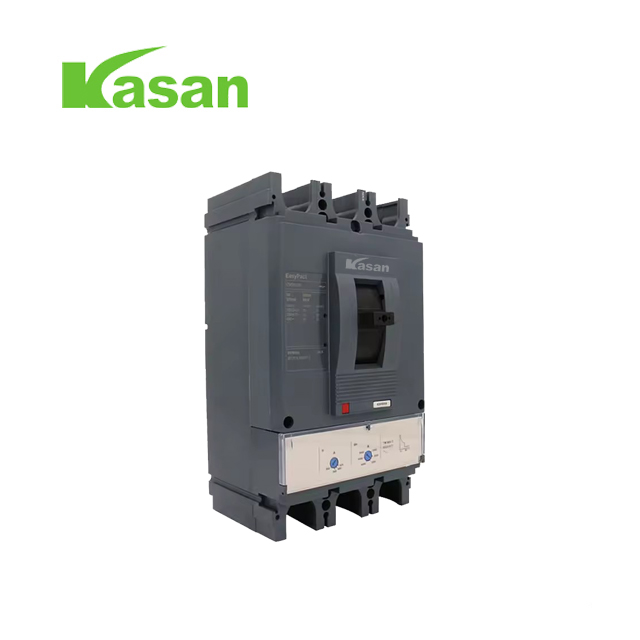

CVS400F 3P 400amp stroomonderbreker

CVS400F 3P 400amp stroomonderbreker

Beschrijving

CVS400F 3P 400AMP stroomonderbreker is een nominale stroom 400A -stroomonderbreker van Easypact CVS400F. De nominale breekcapaciteit (ICS) is 36KA bij 415VAC en compleet bereik met ICS = 100%ICU. De versie van Breaker is 3Poles frame met detectie op 3poles, ook begeleiden ETS 2.3 reiseenheid voor elektronische bescherming. Het is conform aan standaard IEC60947-2 voor stroomonderbrekersgedeelte. Dit apparaat is gecertificeerd voor de werking in vervuiling Diploma III-omgeving zoals gedefinieerd IEC60947-1 & IEC60664-1, en gerespecteerd voor ROHS-eis als Europese omgeving Richtlijn EC/2002/95. Het kan worden gemonteerd door Blackplate of DIN -rail, ook door de deur van Klasse II -schakelbord zonder de isolatie van schakelbord te downgraden. De voorkant van Toggle biedt IP40 -bescherming, maar wanneer deze is uitgerust, verlengde roterende handgreep in het schakelbord, extra IP54 -bescherming op voor verlengde roterende handgreep. Deze serie heeft slots voor elektrische hulpmiddelen (Mn/mx/van/SD), afhankelijk van het type reiseenheid als de roterende handgreep wordt geïnstalleerd. De vaste dimensie is 140 mm breedte, 255 mm hoogte, 110 mm diepte. Aasypact CVS-stroomonderbrekers zijn van toepassing op isolatie zoals gedefinieerd in IECStards 60947-2. Het doel is om een ​​circuit orapparatus te scheiden van de rest van het asysteem dat wordt bekrachtigd, zodat personeel werk kan uitvoeren aan het geïsoleerde deel in perfecte veiligheid. B MCCB vergrendeling met externe hangslockSenables een gebruiker om te isoleren en onderhoud van de deuren te isoleren met de ultimes. Iiswitchboards zonder de isolatie van de switchboard te downgraden. InstallatieRequires geen speciale bewerking, zelfs wanneer de stroomonderbreker is uitgerust met een roterende handgreep.

2. Specificatie:

3 en 4 poolversies

3 frame maten

Rated stroom van 16 tot 630 a

Breekcapaciteit van 25 tot 50 ka bij 400/415 V

Aarde-lekkage bescherming door bijbehorende Vigi-module

Thermische magnetische en elektronische bescherming beschikbaar voor het hele bereik

Uitgebreide, verstelbare thermische bescherming van 0,7 tot 1 keer (TMD) of 0,5 tot 1 keer (elektronisch) De rating van de reiseenheid

3.sheetproduct nameCVS400F MCCBPole3PAmp range320A 400Abreaking capacity36KA/415 V ACelectrical durability12000 cyclesmechanical durability30000 cyclesproduct or component typeCircuit breakernetwork typeACnetwork frequency50/60 Hztrip unit nameTM-Dtrip unit technologyThermal-magneticlong time pick-up adjustment type IRADJustablelong Time Pick-Up-aanpassingsbereik0.7 ... 1 x Inlong Tijdvertraging Typefixedcontrol Typetogglemounding ModiFixedMontage SupportBackPlate161 Mmwidth105 mmDepth86 mmProduct Gewicht2kg/PCSstandaSdenSen/IEC 60947
